GT型剛性凸緣聯軸器

產品分類：

產品簡介： - GT型剛性凸緣聯軸器主要尺寸標定符號孔徑 dg(H7) Mmax (Nm) 主要尺寸重量 D D 1 D 2 H H 1 H 2 n-dM T t GT-30 30 500 115 90 65 112 54 18 4-M10 33.3 ......

訂購熱線： 15128789423

產品詳情

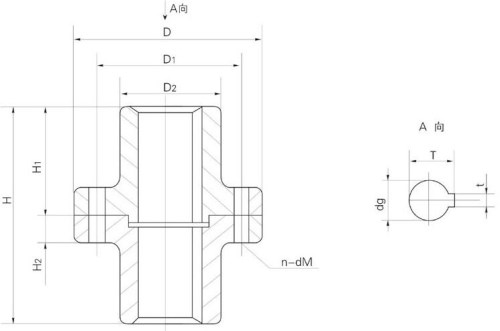

GT型剛性凸緣聯軸器主要尺寸

標定符號	孔徑 dg(H7)	Mmax (Nm)	主要尺寸									重量
標定符號	孔徑 dg(H7)	Mmax (Nm)	D	D₁	D₂	H	H₁	H₂	n-dM	T	t	重量
GT-30	30	500	115	90	65	112	54	18	4-M10	33.3	8	7
GT-35	35	900	115	90	65	112	54	18	4-M10	38.3	10	10
GT-40	40	1600	150	120	100	144	70	20	4-M12	43.3	12	16
GT-45	45	1600	150	120	100	144	70	20	4-M12	48.8	14	16
GT-50	50	2000	170	140	115	165	80	21	4-M12	53.8	14	20
GT-55	55	2000	170	140	115	165	80	21	4-M12	59.3	16	20
GT-65	65	4000	200	160	125	185	87	24	4-M16	69.4	18	35
GT-70	70	4000	200	160	125	185	87	24	4-M16	74.9	20	35
GT-80	80	7500	200	160	130	190/255	92/125	26	4-M16	85.4	22	50
GT-90	90	9000	240	200	150	255	125	28	6-M16	95.4	25	75
GT-95	95	9000	240	200	150	255	125	28	6-M16	100.4	25	75
GT-100	100	12000	240	200	165	264	134	32	6-M16	106.4	28	110
GT-110	110	18000	255	220	180	312	155	32	6-M18	116.4	28	130
GT-120	120	18000	255	220	180	312	155	32	6-M18	127.4	32	155
GT-130	130	28000	340	280	220	399	197	34	6-M18	137.4	32	240
GT-140	140	28000	340	280	220	399	197	34	6-M18	148.4	36	272
GT-150	150	29000	380	320	250	450	206	45	8-M20	158.4	36	302
GT-160	160	29000	390	330	260	450	206	45	8-M20	169.4	40	325
GT-180	180	31000	425	360	300	610	320	50	8-M24	190.4	45	365
GT-200	200	33750	440	380	310	610	320	55	8-M24	210.4	45	392
